Ou comment la technologie capitule, et pourquoi c’est là que le métier commence vraiment.
Il y a des missions qui se passent exactement comme prévu. On décolle, on vole, on traite, on livre. Propre, efficace, sans histoire.
Et puis il y a les autres.
Celles où, à 23h passé, on regarde l’écran et on voit un bâtiment de 40 mètres complètement déformé, avec son toit qui flotte en double à deux altitudes différentes — et 3 500 photos qui n’attendent que la prochaine décision.
Celle-là, on va vous la raconter.
Le brief : Les exigences de la photogrammétrie par drone
Cette mission de photogrammétrie par drone venait d’un grand groupe spécialisé dans l’Inspection et la Certification dans la construction. Le genre de client qui ne se contente pas d’un beau rendu — il lui faut de la donnée exploitable, vérifiable, mesurable.
L’objectif :
modéliser en 3D un bâtiment de 40 mètres de haut sur 60 mètres de long, en plein cœur d’une ville portuaire du littoral atlantique.
Et produire des orthophotos verticales de chaque façade — des scans plats et nets — à une résolution de 3 millimètres par pixel.
À cette précision, le client peut repérer une micro-fissure, évaluer l’état d’un joint de dilatation, mesurer l’amorce d’une délamination — directement depuis son bureau, sans avoir à envoyer un homme en nacelle.
C’est exactement pour ça que les technologies de photogrammétrie par drone ont bouleversé ce métier. Mais ça, c’est la théorie.
Acte I — La rue ne fait pas de cadeaux
Avant même de parler de technologie, il y a la réalité physique du terrain.
Une ville portuaire, c’est dense. Les rues sont étroites, les immeubles sont mitoyens, et la végétation n’en fait qu’à sa tête. Côté rue, des arbres s’élevaient à deux mètres seulement de la façade. De chaque côté, des bâtiments voisins laissaient une marge minime.
Dans ces conditions, le vol automatique — cette promesse confortable du « le drone gère tout » — est tout simplement compromis. Un seul accroc dans le plan de vol, et c’est la catastrophe. Nous avons donc piloté l’intégralité des passages délicats en mode 100% manuel, aux joysticks, avec la concentration que ça exige sur une durée longue.
Mais il y avait un autre piège, moins évident : le soleil.
Ce jour-là, il tapait fort et sans nuage. En apparence, on pourrait croire que c’est idéal pour une jolie photo. En réalité, c’est un piège pour la photo en général, et un vrai danger pour la photogrammétrie par drone : en plus du contre-jour à gérer, un excès de lumière sur une façade claire brûle les détails dans les zones surexposées — et ce sont précisément ces détails que le client vient chercher. Nous avons dû calculer l’ordre des vols heure par heure, façade par façade, pour rester dans la bonne fenêtre d’exposition. Et même en prenant ce paramètre en compte, certaines zones sont restées délicates à traiter.
Et pour couronner le tout :
une famille de goélands avait élu domicile sur le toit et défendait férocement son nid.
Vigilance de chaque seconde !
Acte II — Quand le GPS perd la tête
Pour que les milliers de photos s’assemblent avec précision, le drone a besoin d’un maximum d’informations de positionnement. L’une d’elles consiste à utiliser un système appelé RTK — Real-Time Kinematic, un GPS de précision centimétrique qui fonctionne en dialogue constant avec une antenne de référence installée au sol.

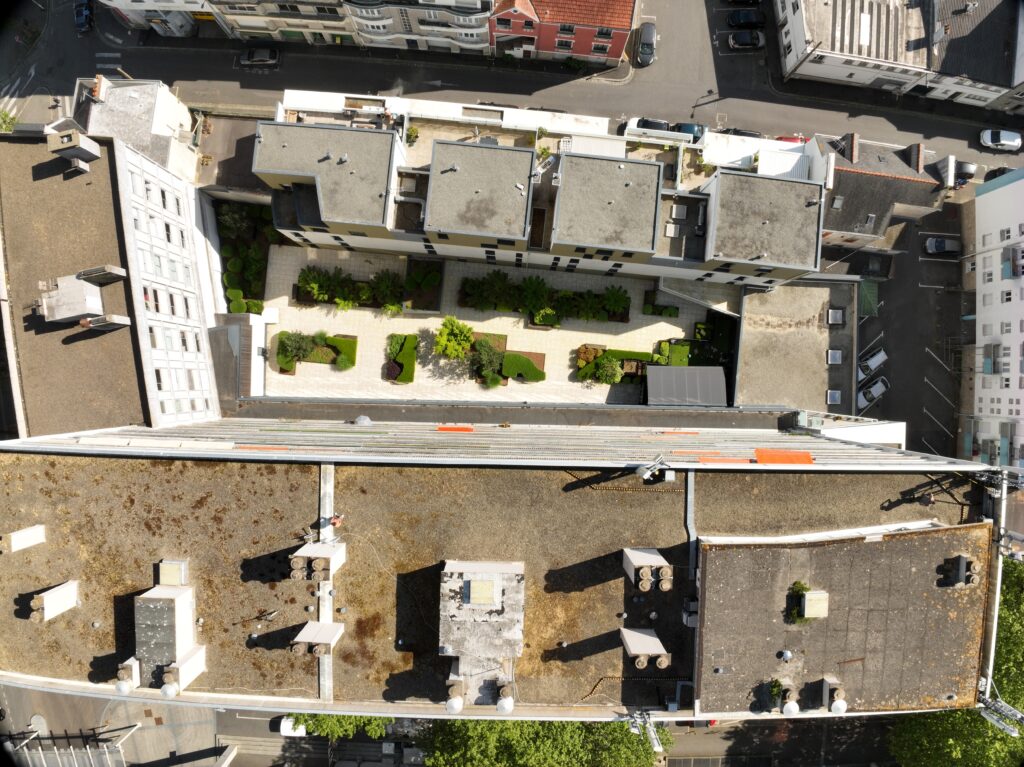

Le problème dans un environnement urbain dense : les arbres, les façades et les bâtiments environnants peuvent couper ou perturber ce signal. La solution logique était donc d’installer notre antenne de référence sur le toit du bâtiment lui-même — le point le plus dégagé de la zone.
C’était logique. C’était rationnel. C’était une erreur.
Ce toit, idéal en théorie, était également couvert d’antennes relais de téléphonie mobile. En cherchant à fuir les obstacles du sol, nous avions placé notre matériel en plein cœur d’un champ d’interférences électromagnétiques.
Le signal RTK s’est mis à sauter de façon invisible, sans alarme, difficile à surveiller en vol manuel. Et pire encore : durant la mission, la batterie de l’antenne s’est vidée en plein vol. Le drone a basculé sur son système interne (RTK et GPS standard), bien moins précis — sans que nous nous en apercevions immédiatement.
Le verdict est tombé lors des vérifications terrain.
Quand le logiciel de photogrammétrie par drone a commencé à traiter les photos, il a rendu quelque chose d’inexploitable : le bâtiment était déformé, et le toit apparaissait en double, fantomatique, flottant à deux altitudes simultanées. Des jours de travail partis en fumée ? Pas question.
Acte III — Chirurgie de la donnée en photogrammétrie par drone
C’est ici que le métier prend tout son sens. Pas dans les beaux jours où tout se passe bien — dans les moments où la technologie capitule et où il faut ouvrir le capot.
Première étape : retrouver la vérité dans les fichiers.
Chaque photo embarque des métadonnées cachées dans ses fichiers EXIF — position GPS, altitude, qualité du signal au moment précis de la prise de vue. Nous avons extrait manuellement ces données sur l’ensemble des 3 516 photos via des lignes de commande. Cela nous a permis d’isoler précisément lesquelles avaient été capturées avec un signal RTK parfait, et lesquelles étaient corrompues par les interférences ou le basculement GPS.
Nous avons ensuite paramétré le logiciel pour s’appuyer uniquement sur les photos fiables, et déprécier les autres. Et pour réintégrer le toit fantôme à sa bonne position : après calculs, une correction mathématique de +9,73 mètres a été appliquée sur les données d’altitude de la zone concernée.
Deuxième étape : survivre au calcul.
Reconstituer une structure aussi complexe en haute densité génère des volumes de données colossaux. Le traitement a produit 161 gigaoctets de fichiers temporaires. En surveillant la machine en temps réel, nous avons dû vider les caches manuellement alors qu’il ne restait plus que 15 Go d’espace libre — à quelques minutes d’un crash total du serveur.
Troisième étape : vaincre le bug de la texture.
Lors de l’application des textures colorées sur le modèle 3D, le logiciel a paniqué : il a découpé la façade en 71 000 micro-fragments, donnant un résultat qui ressemblait davantage à un treillis militaire qu’à un immeuble. Inutilisable.
La solution : modifier les réglages de calcul de l’ordinateur (désactiver l’accélération GPU) pour contourner le bug. Résultat : une texture propre, correctement appliquée.
Le résultat

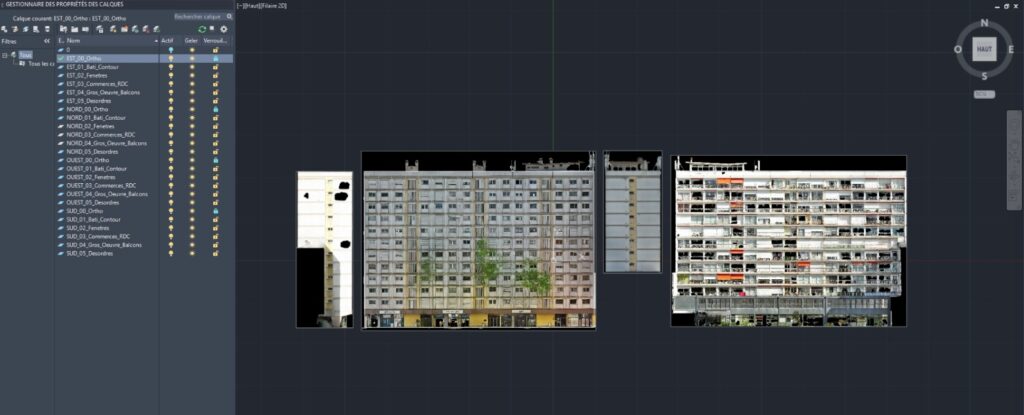

Une maquette 3D fluide, intégrée sur visualiseur web. Des orthophotos à 3 mm par pixel, nettes, exploitables, validées par le client. Quelques zones situées derrière les arbres et trop ensoleillées n’ont pas atteint le niveau attendu — c’est la limite physique de l’exercice — mais le résultat global est largement à la hauteur des exigences.
Et il y a une satisfaction particulière à savoir que ce livrable n’a pas été rendu malgré les problèmes — mais précisément en les surmontant.
Ce que cette mission nous a confirmé
La photogrammétrie par drone n’est pas qu’une affaire de matériel. N’importe qui peut lancer un vol automatique par beau temps. La vraie valeur ajoutée d’un opérateur, c’est ce qu’il fait quand les conditions se retournent contre lui : quand il faut piloter au jugé entre deux arbres, anticiper la lumière heure par heure, diagnostiquer une corruption de données en fin de soirée sans jeter l’éponge, et comprendre assez finement les outils pour corriger là où ils ont failli.
Les technologies évoluent vite. Le jugement, lui, ne s’automatise pas.
Mission réalisée en partenariat avec SPHERE Control.
